DESCRIÇÃO
H1Z2Z2 K / EN 50618 — Cabo solar, adequado para enterramento direto no solo, AD8, classe Dca, 1×4 mm² a 1×10 mm²

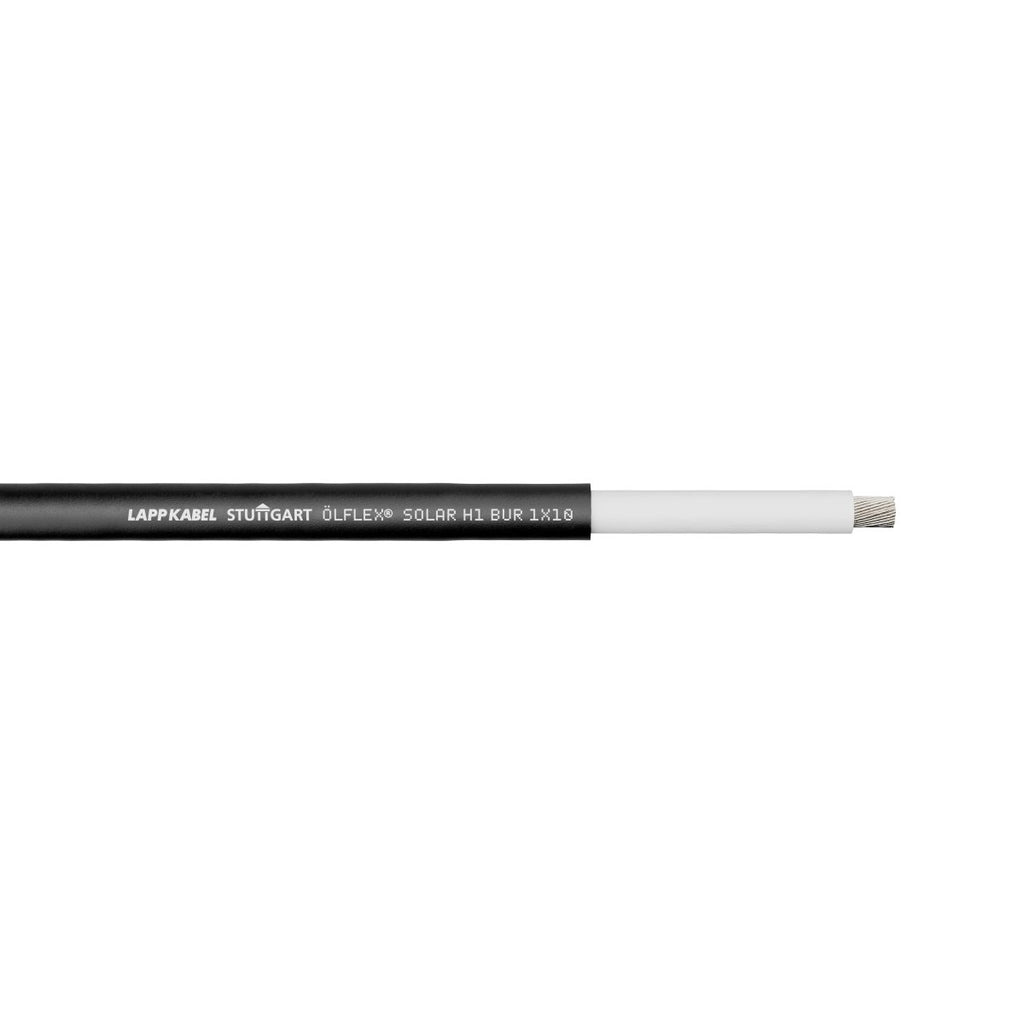

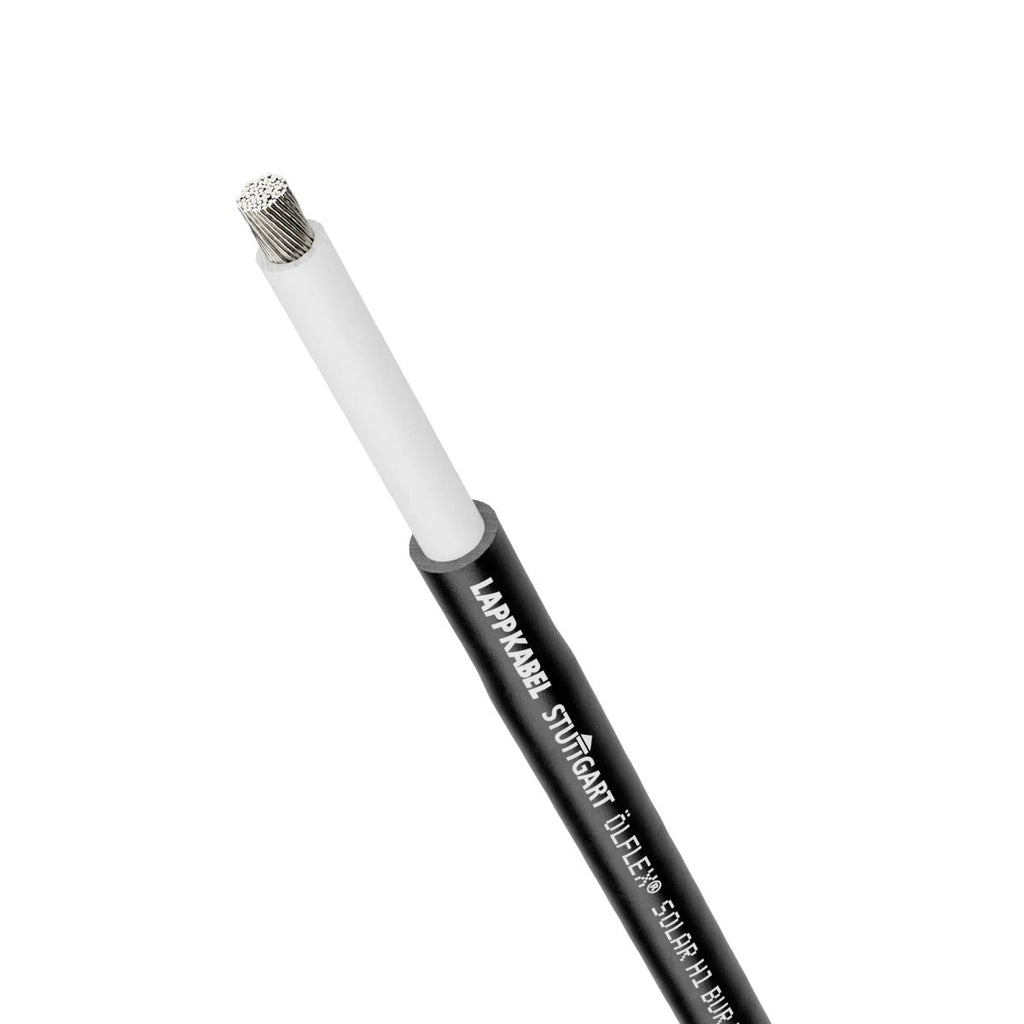

ÖLFLEX® SOLAR H1 BUR – Cabo solar LAPP certificado pela TÜV, tipo H1Z2Z2 K, conforme EN 50618 / IEC 62930, resistência mecânica UL 854, AD8, adequado para enterramento direto no solo, CPR Dca, 1×4 mm² – 1×10 mm²
- Cartão de Garantia de 5 anos
- Ensaio para enterramento direto no solo e AD8 (imersão permanente)
- Classificação CPR: Dca para 4 mm² a 10 mm²
VANTAGENS
- Livre de halogéneos no isolamento dos condutores e no composto da bainha, cumprindo requisitos especiais de proteção contra incêndio
- Estanque transversalmente, permitindo a imersão permanente em água pouco profunda e não contaminada: AD8, de acordo com IEC 60364 5 51 e IEC 62440
- Devido à sua elevada resistência mecânica, é adequado para instalação subterrânea em vala com leito de areia, ensaiado segundo o “Impact Resistance Test” e o “Crushing Resistance Test” conforme UL 854
- Os materiais reticulados do isolamento e da bainha aumentam a longevidade a altas temperaturas ou sob elevada carga de corrente, proporcionando elevada rigidez dielétrica e elevada temperatura de curto circuito
- A certificação IEC permite a utilização internacional do produto em países onde as normas IEC são aplicáveis
APLICAÇÃO
- Para ligação não protegida de módulos solares e inversores em sistemas fotovoltaicos com e sem ligação à terra, de acordo com EN 50618 e IEC 62930
- Para instalação fixa e flexões ocasionais, podendo ficar suspenso quando necessário
- Instalação subterrânea em condutas de proteção para cabos, em conformidade com IEC 60364 5 52 / VDE 0100 520, Secção 522.3
- Instalação subterrânea em vala com leito de areia, de acordo com VDE 0891 6 e DIN EN 50174 3
- Vida útil prevista de 25 anos, conforme EN 50618 e IEC 62930, quando instalado e operado segundo as normas aplicáveis
CARACTERISTICAS DO PRODUTO
- Resistente às intempéries e aos UV segundo EN 50618, bem como resistente ao ozono segundo EN 50396; estanque transversalmente “AD8” conforme IEC 60364 5 51 / HD 60364 5 51, IEC 62440 e EN 50525 2 21
- Segundo o CPR – Regulamento dos Produtos de Construção (UE) n.º 305/2011, para secções de 4 mm² a 10 mm²
- Livre de halogéneos segundo IEC 60754 1 (quantidade de gases halogenados libertados); baixa corrosividade dos gases de combustão segundo IEC 60754 2 (grau de acidez)
- Boa resistência ao entalhe e à abrasão
NORMAS/APROVAÇÕES
- Tipo “H1Z2Z2 K” certificado pela TÜV conforme EN 50618
- Tipo “62930 IEC 131” certificado pela TÜV conforme IEC 62930

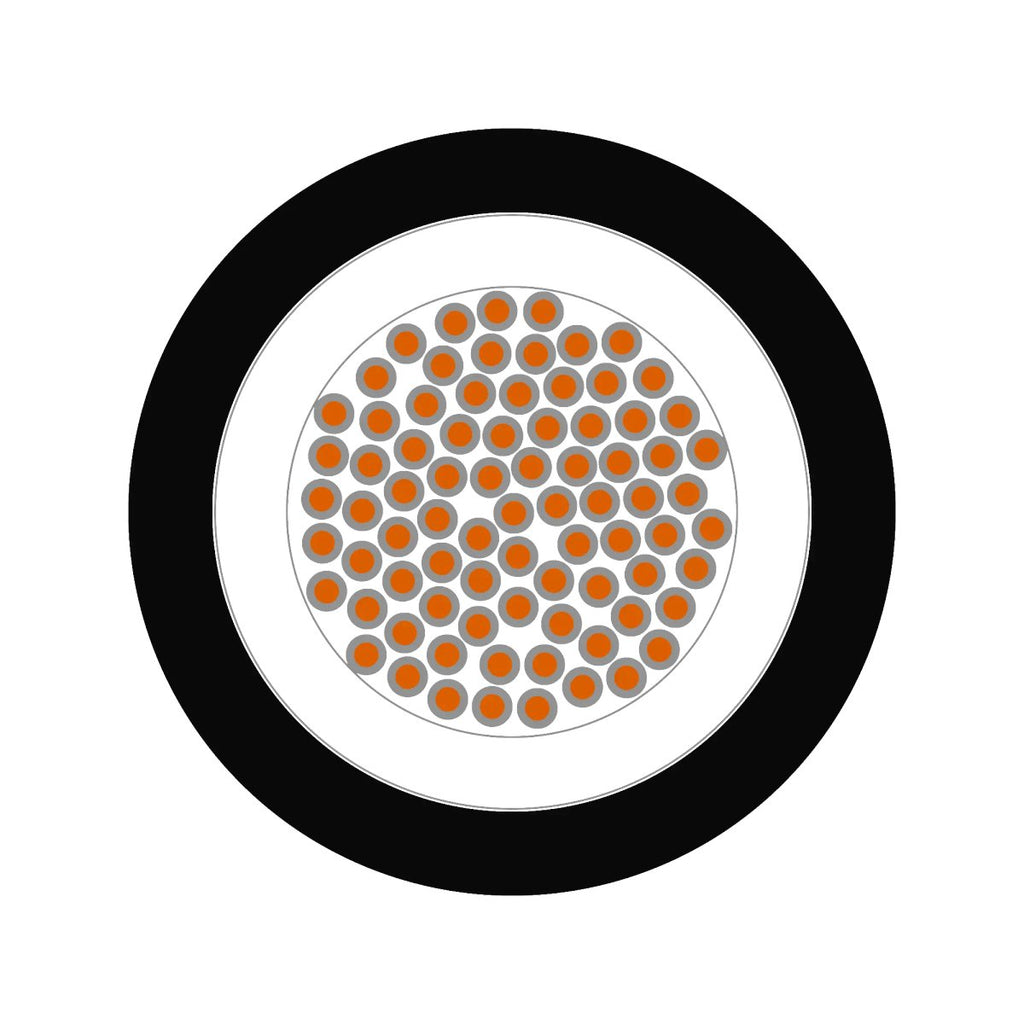

COMPOSIÇÃO DO PRODUTO
- Condutor em fios finos de cobre estanhado
- Isolamento dos condutores: XLPE reticulado, dentro do grupo dos XLPO
- Bainha: XLPE reticulado, dentro do grupo dos XLPO
- Cor da bainha: preto, vermelho ou azul
Part-Number: 38115815
