DESCRIÇÃO
Instalação fixa, enterramento direto; cabo em PVC com diferentes áreas de aplicação

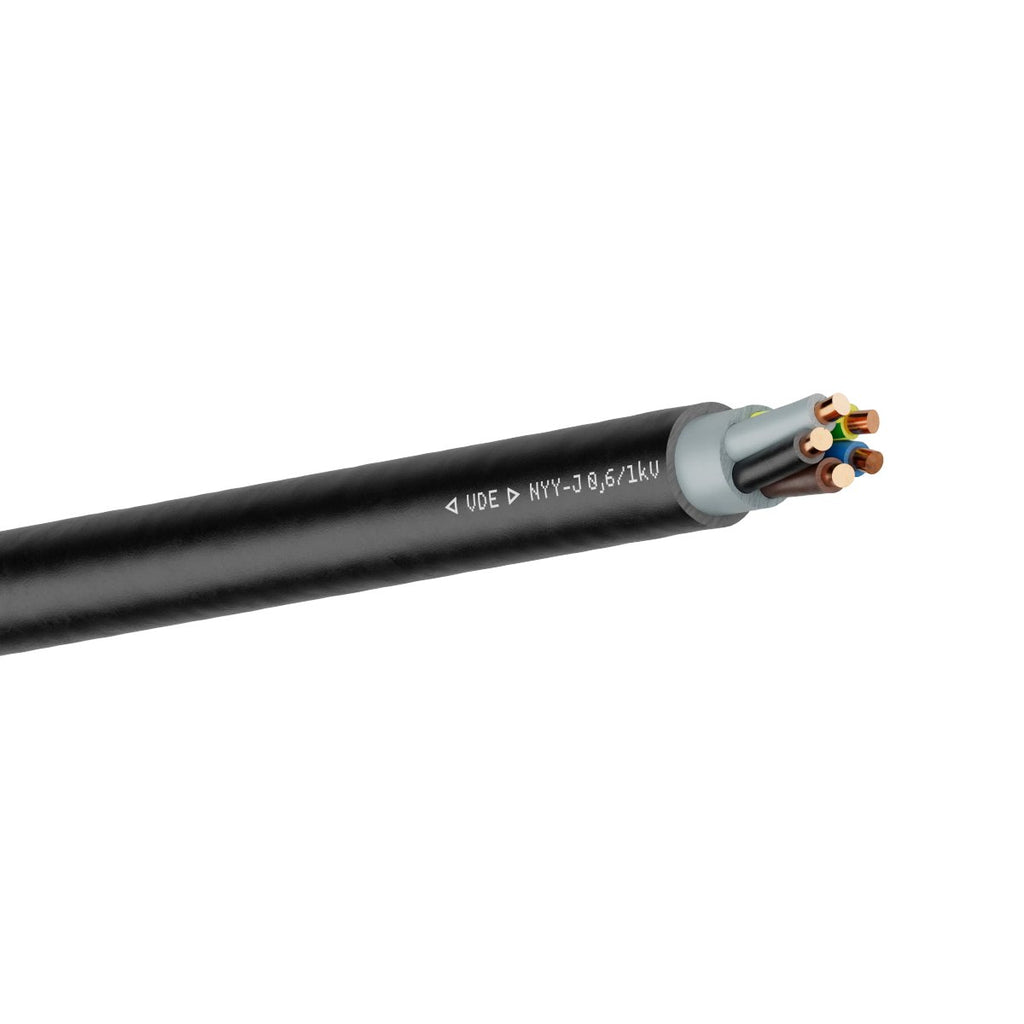

NYY J, NYY O, VDE, cabo de energia em PVC conforme HD 603 / VDE 0276 603, adequado para enterramento direto e instalação em edifícios, para instalação fixa com diversas aplicações
- CPR: Número de registo e classificação disponível em www.lappkabel.com/cpr
- Cabo standard para enterramento direto, com diferentes áreas de aplicação
- Alternativa de 0,6/1,0 kV ao cabo de instalação em PVC do tipo NYM
APLICAÇÃO
- Cabo de energia e controlo para instalação fixa nas seguintes aplicações:
- Para utilização no interior e no exterior
- Enterramento direto sem proteção adicional, desde que adequada, conforme a norma VDE HD 603 / VDE 0276 603 – Parte 3 G (ponto 4), aplicável a cabos PVC para enterramento direto: profundidade mínima normal de instalação 0,6 m, e pelo menos 0,8 m sob vias rodoviárias
- Em betão, desde que a temperatura do betão se mantenha abaixo da temperatura máxima de serviço do cabo (+70 °C), conforme a norma VDE HD 603 / VDE 0276 603 – Parte 3 G (ponto 4), aplicável a cabos PVC para enterramento direto
CARACTERISTICAS DO PRODUTO
- Não propagador de chama, conforme a norma IEC 60332-1-2
- Capacidade de condução de corrente conforme HD 603 / VDE 0276 603, Parte 3 G, Tabela 14 (enterrado a +20 °C de temperatura do solo, conforme HD 603 / VDE 0276 603, Parte 3 G, ponto 5) para instalação subterrânea, e Tabela 15 (ao ar, a +30 °C de temperatura ambiente, conforme HD 603 / VDE 0276 603, Parte 3 G, ponto 5) para utilização no exterior; devendo ser sempre consideradas as correções/reduções da capacidade de corrente necessárias segundo a VDE 0298 4 (ver também o anexo T12 do catálogo) para instalação em edifícios e sobre estruturas
- Tensão máxima DC para terra: 1,8 kV, conforme HD 603 / DIN VDE 0276 603
NORMAS/APROVAÇÕES
- HD 603 / VDE 0276 603 (para 1 a 5 condutores)
- HD 627 / VDE 0276 627 (a partir de 7 condutores)

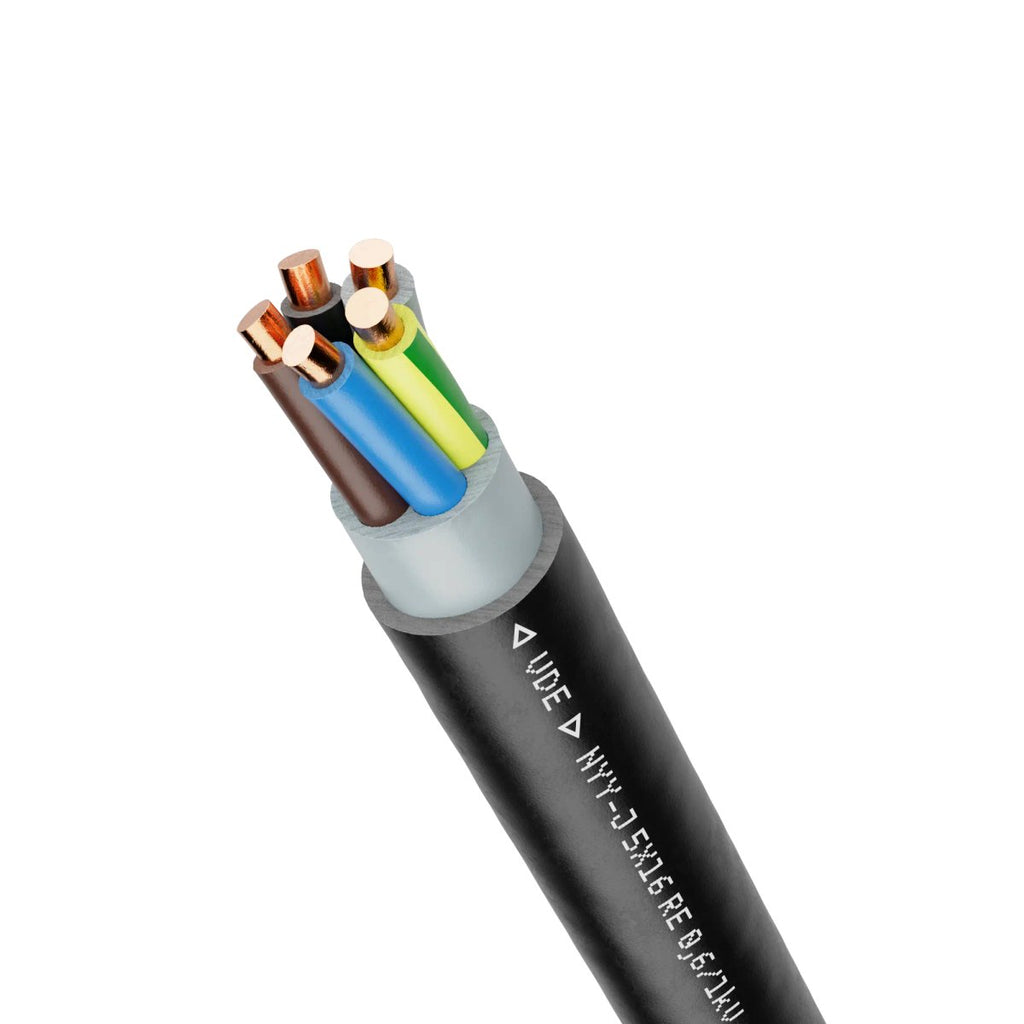

COMPOSIÇÃO DO PRODUTO
- Condutor em fio de cobre nu
- Abreviaturas “re”, “rm”, “se”, “sm”:
- r= condutor de forma redonda
- s= condutor de forma sectorial
- e= condutor unifilar
- m= condutor multifilar
- Isolamento dos condutores à base de PVC
- Composto de enchimento sobre o conjunto dos condutores
- Bainha à base de PVC
Part-Number: 15500763
